Ettersom globale forsendelser av sammenleggbare smarttelefoner fortsetter å øke,Fold-serien LCD-skjermerhar blitt et av de mest teknisk krevende segmentene i ettermarkedet for forbrukerelektronikk. I motsetning til standardiserte prosesser for tradisjonelle flatskjermer, byr fleksible skjermer på unike utfordringer i fysisk struktur, elektriske egenskaper og feilmoduser, noe som krever spesialiserte evner innen testing, gradering og oppussing.
I følge IDC-data oversteg globale foldbare smarttelefonforsendelser 22 millioner enheter i 2025, med en kumulativ installert base som oversteg 50 millioner enheter. Samsung har omtrent 65 % av dette markedet, noe som gjør Fold-serien til den største kilden til etterspørsel etter reparasjon av Fold-seriens LCD-skjermer. Bransjeundersøkelser indikerer en skjermrelatert feilrate på 7–9 % innen 12 måneder etter bruk på sammenleggbare enheter, betydelig høyere enn 3–5 % for tradisjonelle flaggskiptelefoner av bartype. Fleksibel kabelbrudd i hengselområdet, fleksibel substratdelaminering og berøringssensorfeil rangerer som de tre beste feilmodusene. Offisielle erstatningskostnader for nye sammenleggbare skjermenheter varierer vanligvis fra 200 til 400, med ventetider på 5-10 virkedager. Denne virkeligheten har akselerert modningen av profesjonelle gjenopprettings- og oppussingskanaler for Fold-seriens LCD-skjermer.

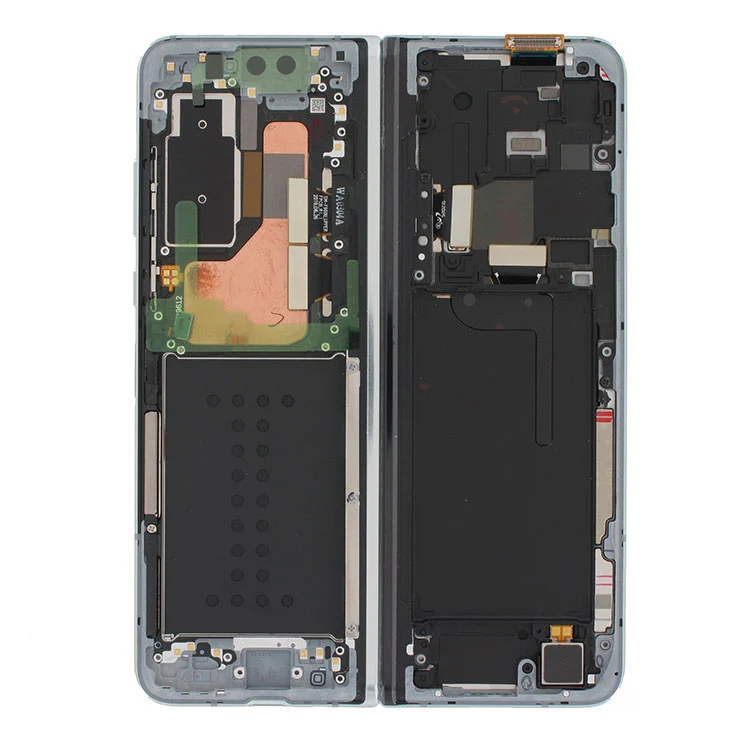

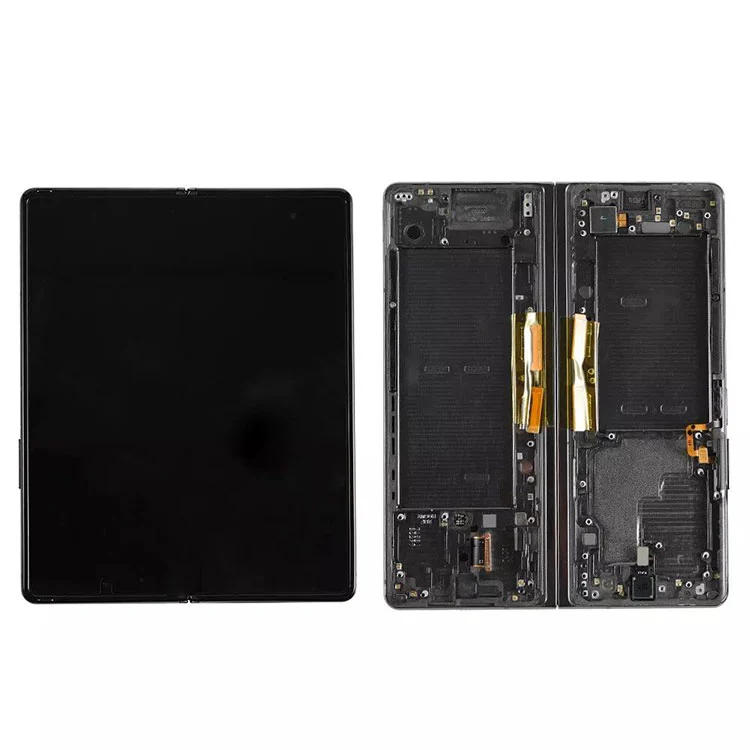

Følgende tabell viser modellidentifikatorene og de viktigste tekniske spesifikasjonene for Fold-seriens LCD-skjermer som for tiden er tilgjengelige på ettermarkedet:
| Produktmodell | Kompatibel enhet | Paneltype | Hovedskjermstørrelse | Oppløsning | Oppdateringsfrekvens | Driver IC |
|---|---|---|---|---|---|---|
| Brett 6 LCD | Galaxy Z Fold6 | Dynamisk AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Brett 5 LCD | Galaxy Z Fold5 | Dynamisk AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Brett 4 LCD | Galaxy Z Fold4 | Dynamisk AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Brett 3 LCD | Galaxy Z Fold3 | Dynamisk AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Brett 2 LCD | Galaxy Z Fold2 | Dynamisk AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Brett LCD | Galaxy Fold (1. generasjon) | Dynamisk AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Kompatibilitetsmerknad:Koblingsstifter og flexkabeltilordninger varierer på tvers av generasjoner. Erstatning på tvers av generasjoner støttes ikke.
Fra et ingeniørperspektiv, feil iFold-serien LCD-skjermerfølge identifiserbare fysiske mønstre i stedet for tilfeldig fordeling.
Hengsel-Area Metal Trace Fatigue Fracture
Flerlags metallspor (datalinjer, skannelinjer, kraftlinjer) under det fleksible OLED-panelet opplever syklisk bøyebelastning under gjentatt folding. Laboratoriedata viser at mens Samsung vurderer disse skjermene for 200 000 ganger, produserer virkelig bruk med hengseltoleranser og støvinntrengning mikrosprekker i enkelte prøver etter 80 000-100 000 sykluser. Elektrisk testing avslører en eller flere vertikale linjer (lyse eller mørke), som indikerer åpne eller kortslutninger. Denne feiltypen kan løses gjennom presisjonsbindingsutstyr, lokalisering av bruddpunkter under 100x forstørrelse og reetablering av elektriske forbindelser ved bruk av anisotropisk ledende film (ACF) med termokompresjonsbinding.
Fleksibel substratdelaminering som resulterer i tap av berøring
Berøringssensorlaget på sammenleggbare skjermer bruker vanligvis sølv nanotråd eller metallnettmaterialer belagt på et fleksibelt polyimidsubstrat. Langvarig bretting kan forårsake lokal separasjon mellom underlaget og dekkglassets optiske limlag, noe som resulterer i avbrudd i berøringssignalet. Det typiske symptomet er et 2-3 cm bredt bånd over midten av skjermen uten berøringsrespons. Dette krever renromsrengjøring og re-laminering ved bruk av høytransmitterende optisk lim med vakuumlimingsutstyr. Færre enn 12-15 % av reparasjonsanleggene kan konsekvent løse dette problemet.
Driver IC eller fleksibel kabel fullstendig feil
Noen LCD-skjermer i Fold-serien virker fysisk uskadde, men viser ingen skjermutgang. Feilisolasjonstesting identifiserer vanligvis enten en mislykket driver-IC eller en ødelagt lang fleksibel kabel som går gjennom hengselområdet, som representerer det mekaniske svake punktet i signalbanen. Etter å ha lokalisert det defekte segmentet ved hjelp av diagnosekort, kan flex-kabelen byttes ut eller driver-IC-en reballes. Denne reparasjonstypen har den laveste kostnaden blant de tre store feilkategoriene, med suksessrater på over 85 %.
Fem-nivå karakterstandard
Profesjonelle gjenopprettingsoperasjoner har etablert et raffinert graderingssystem for behandling av LCD-skjermer i Fold-serien:
| Karakter | Definisjon | Elektrisk teststandard | Disposisjonsvei |
|---|---|---|---|
| A | Fullfunksjons god enhet | Berøringsavvik <1,5 mm over hele området, ensartet lysstyrke >85 %, ingen skjermdefekter | Direkte resirkulering |
| B | Mindre kosmetisk defekt | Full funksjonalitet, mindre polarisatorriper eller rammeslitasje tillatt | Renset, nedgradert sirkulasjon |
| C | Reparerbar funksjonssvikt | Flexfraktur, IC-feil eller driverkortavvik, men panel og berøringslag intakt | Gå inn i limings-/relamineringsprosessen |
| D | Ikke-reparerbar funksjonssvikt | Panelvæskelekkasje, OLED-innbrenning eller fysisk brudd på underlaget | Demonter for deler på komponentnivå |
| E | Fullfør 报废 | Skader på gjennomgående struktur over flere lag | Materialgjenvinning |

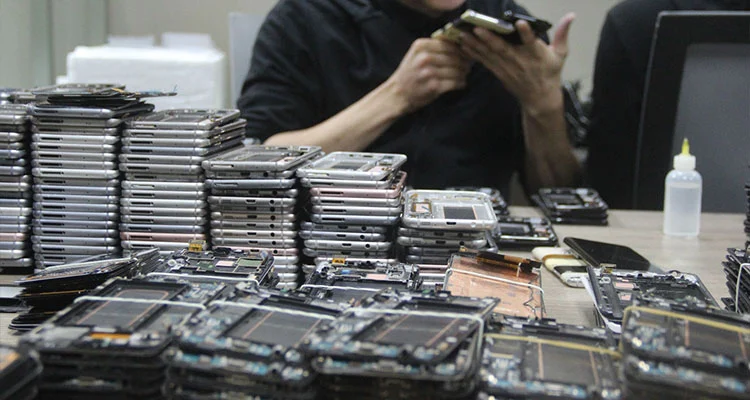

Bransjedata fra faktiske gjenopprettingskjøringer viser at blant de innsamlede LCD-skjermene i Fold-serien, utgjør klasse A og B til sammen 18-22 %, klasse C står for 35-40 %, og klasse D og E utgjør resten. Mer enn halvparten av feilslåtte skjermer har gjenbruks- eller komponentgjenopprettingsverdi, betydelig høyere enn gjenbruksraten på omtrent 30 % for tradisjonelle flate LCD-skjermer.
Nøyaktig gradering av Fold-seriens LCD-skjermer krever en dedikert matrise for testutstyr:
| Testkategori | Utstyr | Nøkkelspesifikasjoner | Test elementer |
|---|---|---|---|
| Elektrisk | Displaytester | MIPI-protokollstøtte, 3,3V-5,5V justerbar | Gråskala, solid farge, gradientmønstre |
| Elektrisk | Trykk på Test Board | 126-punkts matriseskanning, ±0,5 mm nøyaktighet | Dødsonedeteksjon, avdriftsmåling |
| Elektrisk | Aldringsstativ | 72 timer, 25°C-45°C syklus | Latent sviktscreening |
| Optisk | Lysoverføringsbord | 5000-8000 Lux justerbar | Væskelekkasje, klemskader, polarisatorbobler |
| Optisk | Krølledybdemåler | Laserforskyvningssensor, ±0,01 mm presisjon | Fysisk bølgedybdemåling |
| Visuell | Mikroskop | 100-200x forstørrelse | Gullfingeroksidasjon, mikrosprekker |
| Pålitelighet | Temperatur/fuktighetskammer | 60°C / 90 % RF | Stabilitetsvalidering etter reparasjon |
| Pålitelighet | Fold tester | 15-20 sykluser/minutt, programmerbar vinkel | Bend life prøvetaking |
Analyse av gjenopprettede skjermer i Samsung Fold-serien avslører forskjellige feilmodusfordelinger på tvers av generasjoner:
| Skjermmodell | Flex Fracture | Trykk på Delaminering | IC/Flex-kabel | Annen | Samlet reparasjonsgrad |
|---|---|---|---|---|---|
| Brett 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Brett 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Brett 4 LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| Brett 3 LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Brett 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Brett LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Nyere generasjoner Fold 6 og Fold 5 viser noe forbedret flexkabeldesign med lavere bruddfrekvens sammenlignet med Fold 3. Førstegenerasjons Fold-skjermer har høyere driver-IC-feilfrekvens, men er generelt lettere å reparere, noe som resulterer i den høyeste totale reparerbarheten blant alle generasjoner.
Følgende er referanseprisklasser for LCD-skjermer i Fold-serien etter klasse i B2B-distribusjon (USD per enhet, markedsdata for 1. kvartal 2026):
| Skjermmodell | Grad A | Karakter B | Karakter C (reparert) | Karakter D (deler) |
|---|---|---|---|---|
| Brett 6 LCD | $165–190 | $140–160 | $85-105 | $35-45 |
| Brett 5 LCD | $110-130 | $90–110 | $55-70 | $25-35 |
| Brett 4 LCD | $80–95 | $65-80 | $40-50 | $18-25 |
| Brett 3 LCD | $55-65 | $45-55 | $30–38 | $12-18 |
| Brett 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Brett LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Prisnotater:Grad A-enheter passer til reparasjonskanaler som krever førsteklasses kvalitet. Klasse C reparerte enheter (post-bonding eller polarisatorerstatning) tilbyr full funksjonalitet for prisfølsomme kjøpere. Grad D-deler gir fleksible kabler, driver-ICer og polarisatorer for reparasjoner på komponentnivå.
For alle seksFold-serien LCD-skjermer(Brett 6 / Brett 5 / Brett 4 / Brett 3 / Brett 2 / Brett LCD), stabil forsyning av full kvalitet er tilgjengelig, inkludert:
Alle forsendelser gjennomgår skjermtesting, berøringsskanning i hele området og visuell gradering med testrapporter.
